200X减压阀

产品简述：
200X减压阀由主阀2－导阀5－球阀3与压力表4等组成。减压阀主要控制主阀的固定出口压力，主阀出口压力不因进口压力变化而改变，并不因主阀出口流量的变化而改变其出口压力。适用于工业给水、消防供水及生活用水管网系统。

说明书下载查看图纸产品实物图安装应用

微信

邮箱

产品概述
工作原理
结构特点和用处
技术参数
零件材料
安装示意图
连接尺寸

产品概述

200X减压阀由主阀2－导阀5－球阀3与压力表4等组成。减压阀主要控制主阀的固定出口压力，主阀出口压力不因进口压力变化而改变，并不因主阀出口流量的变化而改变其出口压力。适用于工业给水、消防供水及生活用水管网系统。

工作原理

当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。

当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。

当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。调节导阀弹簧即可设定出口压力。

结构特点和用处

200X减压稳压阀|减压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时，当调定出口压力后，能自动保持稳定出口压力。

本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。400X流量控制阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

技术参数

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	最高进口压力(MPa)	出口可调压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	1.0	0.09-0.8	水	0-80
1.6	2.4	1.76	1.6	0.10-1.2
2.5	3.75	2.75	2.5	0.15-1.6

零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

安装示意图

连接尺寸

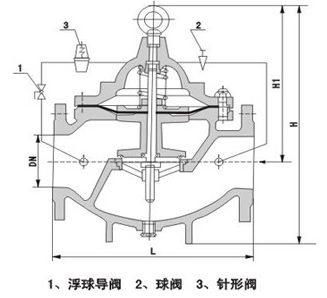

200X减压稳压阀结构图(1、导阀 2、球阀 3、针型阀)

DN	L	A	A1	H	H1	F	D mm			D1 mm
	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6
20	180	292	136	342	247	116	105	105	105	75	75
25	180	292	136	342	247	116	115	115	115	85	85
32	180	292	136	342	247	116	140	140	140	100	100
40	240	330	155	395	278	170	150	150	150	110	110
50	240	330	155	395	278	170	165	165	165	125	125
65	250	350	165	405	298	180	185	185	185	145	145
80	285	365	175	430	313	210	200	200	200	160	160
100	360	410	195	510	350	275	220	220	235	180	180
125	400	455	220	560	365	310	250	250	270	210	210
150	455	475	230	585	420	355	285	285	300	240	240
200	585	530	255	675	450	460	340	340	360	295	295
250	650	623	300	730	470	500	395	405	425	350	355
300	800	700	340	760	490	580	445	460	485	400	410
350	860	840	415	840	526	640	505	520	555	460	470

400	960	880	430	910	570	715	565	580	620	515	525
450	1075	930	460	1030	610	780	615	640	670	565	585
500	1075	980	490	1135	665	830	670	715	760	620	650
600	1230	1060	530	1270	725	920	780	840	845	725	770
700	1650	1130	560	1460	865	980	895	910	960	840	840
800	1750	1230	610	1640	975	1050	1015	1025	1085	950	950

200X减压阀
