AX742X-(10/16/25)-安全泄压阀

产品简述：
AX742X安全泄压阀安装在高层建筑、消防给水系统以及其它给水系统的管道上，当给水管路中压力超过泄压阀设定压力时，泄压阀自动开启快速泄压，保护管线的安全，也可作持压阀用，保障主阀上游的供水压力。能准确保持不变的安全设定压力，一旦超压，泄压阀迅速打开，及时泄压。关闭平稳可靠，消除压力余波。

说明书下载查看图纸产品实物图安装应用

微信

邮箱

产品概述
工作原理
结构特点
技术参数
零件材料
安装示意图
连接尺寸
订货说明

产品概述

AX742X安全泄压阀安装在高层建筑、消防给水系统以及其它给水系统的管道上，当给水管路中压力超过泄压阀设定压力时，泄压阀自动开启快速泄压，保护管线的安全，也可作持压阀用，保障主阀上游的供水压力。能准确保持不变的安全设定压力，一旦超压，泄压阀迅速打开，及时泄压。关闭平稳可靠，消除压力余波。

工作原理

当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。

结构特点

本产品由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。本产品的接管系统采用调节阀控制，通过设定调节阀的开度，可方便实现需要的各项控制参数，如主阀的开启速度、缓闭速度等等。

技术参数

公称压力（Mpa）	壳体试验压力（MPa）	密封试验压力（MPa）	适用介质	介质温度（℃）
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
泄压/持压导阀	铜合金
微型过滤器	不锈钢

安装示意图

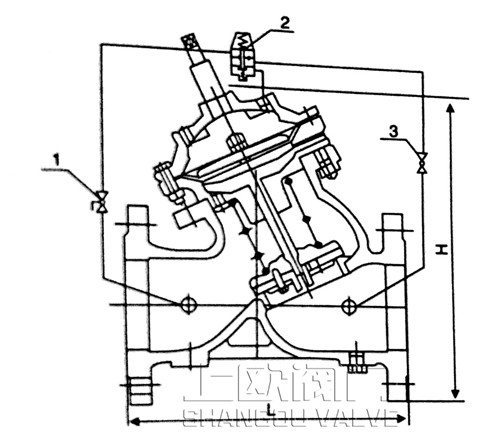

产品结构图

连接尺寸

公称通径	L	L1	H 隔膜式	H 活塞式	D		D1				Z-Φd
					PN10	PN16	PN10		PN16	PN10	PN16
50	203	203	270	540	160		125			4-18
65	216	216	340	600	180		145			4-18
80	241	241	400	660	195		160			4-18	4-18
100	292	292	440	760	215		180			8-18
125	330	330	460	810	245		210			8-18
150	394	356	500	860	285		240			8-23
200	457	495	640	880	335		295			8-23	12-23
250	533	622	680	950	390	405	350	355		12-23	12-25
300	610	698	820	1020	440	460	400	410		12-23	12-25
350	686	787	950	1100	500	520	460	470		16-23	16-25
400	762	914	980	1250	565	580	515	525		16-25	16-30
450	864	978	1050	1350	615	640	565	585		20-25	20-30
500	914	978	1120	1550	670	715	620	650		20-25	20-34
600	1067	1200	1400	1600	780	840	725	770		20-30	20-41
700	1150	1450	1650	1850	895	910	840	840		24-30	24-41
800	1300	1560	1950	2050	1010	1025	950	950		24-34	24-41
900	1450	1800	/	2250	1115	/	1050	/		28-34	/
1000	1600	2000	/	2500	1230	/	1160	/		28-34	/
1200	1800	/	/		1455	/	1380	/		32-41	/
1400	2100	/	/		1675	/	1590	/		36-48	/
1600	2250	/	/		1915	/	1820	/		40-54	/
1800	2400	/	/		2115	/	2020	/		44-54	/

订货说明

1、泄压阀产品名称，

2、泄压阀阀公称压力，

3、泄压阀公称通径，

4、泄压阀产品型号，

5、泄压阀阀体材质，

6、泄压阀额定流量系数，

7、泄压阀工作介质，

8、泄压阀介质温度，

9、泄压阀是否带附件以便为您正确选型;

10、如有特殊要求时请在订购产品时注明。

11、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

12、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的上欧阀门专家为您审核把关。
