705X型多功能泵浦控制阀

产品简述：
705X型多功能泵浦控制阀（亦称JD745x型控制阀）为双腔控制隔膜型水力操作方式，安装于给排水系统中水京出口端。该缓开速闭泵浦控制阀主要起缓开、快速逆止和缓闭的作用。保证水泵在较低压力下快速启动，停泵时该阀门感应水的流速变化，快速关闭90%，缓慢关闭10%，从而减小水锤，保护管线和水泵。阀前须安装过滤装置。

说明书下载查看图纸产品实物图安装应用

微信

邮箱

产品概述
主要规格
主要零件名称及材质
主要安装及连接尺寸
工作原理
符号说明
水锤曲线图

产品概述

705X型多功能泵浦控制阀（亦称JD745x型控制阀）为双腔控制隔膜型水力操作方式，安装于给排水系统中水京出口端。该缓开速闭泵浦控制阀主要起缓开、快速逆止和缓闭的作用。保证水泵在较低压力下快速启动，停泵时该阀门感应水的流速变化，快速关闭90%，缓慢关闭10%，从而减小水锤，保护管线和水泵。阀前须安装过滤装置。

主要规格

压力等级：PN10、PN16、PN25

zui高工作压力：1.0MPa、1.6MPa、2.5Mpa

试验压力：1.1MPa、1.76Mpa、2.75Mpa

体压力：1.5MPa、2.4Mpa、3.75Mpa

主要零件名称及材质

编号	零件名称	材质
1	阀盖	球墨铸铁
2	上弹簧	不锈钢
3	膜片压板	球墨铸铁；青铜
4	螺栓	碳钢镀锌
5	膜片	强化尼龙香蕉
6	下腔体	球墨铸铁
7	轴承	铝青铜
8	O型圈	NBR
9	弹簧	不锈钢
10	活门	铝青铜
11	O型圈	NBR
12	阀座	铝青铜
13	阀轴	不锈钢
14	螺母	铝青铜
15	阀体	球墨铸铁

主要安装及连接尺寸

公称尺寸 DN	L			W	H	H1	D			D1			n-d
公称尺寸 DN	PN10	PN16	PN25	W	H	H1	PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25
100	360		360	275	427.5	275.5	220	220	235	180	180	190	8-φ19	8-φ19	8-φ23
150	455		455	380	553	393	285	285	300	240	240	250	8-φ23	8-φ23	8-φ28
200	585	587	585	500	695	464	340	340	360	295	295	310	8-φ23	12-φ23	12-φ28
250	790	790	790	612	832	548	395	405	425	350	355	370	12-φ23	12-φ28	12-φ31
300	900		900	719	963	653	445	460	485	400	410	430	12-φ23	12-φ28	16-φ31
400	962	962	962	835	1116	762	565	580	620	515	525	550	16-φ28	16-φ31	16-φ37
500	1076		1076	1035	1395	975	670	715	730	620	650	660	20-φ28	20-φ34	20-φ37
600	1232			1232	1665	1174	780	840		725	770		20-φ31	20-φ37
700	1437			1257	1915	1349	895	910		840	840		20-φ31	24-φ37
800	1750			1437	2190	1543	1015	1025		950	950		20-φ34	24-φ40

工作原理

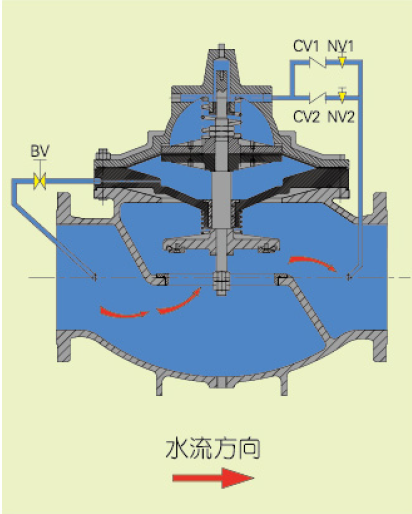

图A：水泵启动后，下控制腔由进口端补水至下控制腔，推动阀芯向上运动，上控制腔的水通过针阀排出至出口，由于针阀NV1的节流作用，阀门缓慢开启，针阀可根据情况调节，以满足闭闸启动的需要。	图B：水泵正常运转后，阀门继续打开至全开。	图C：阀门全开


图D：水泵停止后，阀盘在感应弹及及水流作用下迅速关闭至90%，被阀杆上螺母挡住，以减小回流水锤，并留出缩口以泄放真空水锤。	图E：出口端高压水通过针阀NV2进入上控制腔，下控制腔的水通过BV流入进口端，针阀可以调节缓闭时间，以减小冰锤，阀门逐渐关闭至初始状态，等待下一次开泵。

符号说明

→ 水流方向

CV 止回阀

NV 针型阀

BV 球阀

水锤曲线图

705X型多功能泵浦控制阀
